СЕРИЯ PMT ALPHA ARM - измерительная рука

Измерительные руки PMT ALPHA ARM

Серия PMT ALPHA ARM включает 6- и 7-осевые высокоточные измерительные руки модификаций E, M и Р. Внесены в Госреестр СИ рег. № 88781-23 согласно приказу Федерального агентства по техническому регулированию и метрологии № 811 от 12.04.2023 г. "Об утверждении типов средств измерений".
НОВЫЙ СТАНДАРТ ДЛЯ ИЗМЕРИТЕЛЬНЫХ РУК

Серия ALPHA ARM – новый стандарт для портативных измерительных рук. PMT ALPHA обладают превосходной производительностью и станут эффективными помощниками по 3D-измерениям на предприятии.

Гарантия точности по стандартам ISO 10360-12

Измерительные руки PMT ARM соответствуют стандарту точности ISO 10360-12 и обеспечивают повторяемость и надежность измерений. Систему можно использовать в различных условиях, включая экстремальные температуры, производственные цеха и открытые местности.

СЕРИЯ PMT ALPHA ARM - измерительная рука

НОВЫЙ СТАНДАРТ ДЛЯ ИЗМЕРИТЕЛЬНЫХ РУК

Серия ALPHA ARM – новый стандарт для портативных измерительных рук. Это 6- и 7-осевые высокоточные измерительные руки модификаций E, M и Р. Руки PMT ALPHA имеют превосходную производительность. Они станут эффективными помощниками по 3D-измерениям на предприятии.

Гарантия точности по стандартам ISO 10360-12

Измерительные руки PMT ARM соответствуют стандарту точности ISO 10360-12 и обеспечивают повторяемость и надежность измерений. Систему можно использовать в различных условиях, включая экстремальные температуры, производственные цеха и открытые местности.

20 лет опыта разработки портативных измерительных систем

Доступная цена при высокой точности 3D-сканирования в соответствии с ISO 10360-12

35 модификаций для оптимального соотношения задача-функционал-цена

Подбор комплексного решения, внедрение, обучение, сервисная поддержка

PMT ALPHA ARM серии P

6-осевые и 7-осевые измерительные руки ALPHA P - флагманское решение для портативных измерений от PMT. Обеспечивает максимальную точность и надежность измерений в даже в сложных условиях внешней среды. Имеют возможность подключения 3D-сканера LLP.


Скачать буклет PMT ALPHA ARM серии P | Скачать буклет PMT ALPHA ARM серии P Scanarm

измерительная рука PMT ALPHA ARM серии P
Диапазон измерений SPAT, мм Euni, ммPsize, ммPform, ммLdia, мм
6-осевые
 1,5 м
 0,012 +/-0,0220,0070,0120,024
 2,0 м 0,016 +/-0,0240,0080,0150,030
 2,5 м 0,018 +/-0,0260,0090,0180,032
3,0 м0,026+/-0,0380,0120,0250,045
3,5 м
0,036+/-0,0520,0160,0340,060
4,0 м0,045+/-0,0630,0200,0380,077
4,5 м0,055+/-0,0800,0280,0500,101
7-осевые
1,5 м-----
2,0 м0,018+/-0,0260,0100,0190,038
2,5 м0,020+/-0,0280,0110,0220,042
3,0 м0,032+/-0,0480,0160,0320,072
3,5 м0,045+/-0,0610,0200,0390,088
4,0 м0,055+/-0,0760,0260,0440,098
4,5 м0,065+/-0,0950,0360,0650,122

SPAT - повторяемость по точке при артикуляции

EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями

PSIZE - ошибка размера сферы по сравнению с номинальными значениями

LDIA - ошибка положения центра сферы

PFORM - ошибка формы сферы

Точность ALPHA ARM Р с 3D-сканерами Laser Line Probe
Диапазон измерений
 Точность со сканером HD, мм Точность со сканером SD, мм
2,0 м 0,038 0,043
2,5 м 0,042 0,048
3,0 м 0,047 0,055
3,5 м0,0600,068
4,0 м0,0740,080
4,5 м0,1200,125
Заказать бесплатную демонстрацию

PMT ALPHA ARM серии M

6-осевые и 7-осевые измерительные руки ALPHA M - надежное и недорогое решение для контроля геометрии на производстве. Имеют возможность подключения 3D-сканера LLP.


Скачать буклет PMT ALPHA ARM серии M |Скачать буклет PMT ALPHA ARM серии M Scanarm

измерительная рука PMT ALPHA ARM серии M
Диапазон измерений SPAT, мм Euni, ммPsize, ммPform, ммLdia, мм
6-осевые
 1,5 м
 0,018 +/-0,0250,0090,0160,026
 2,0 м 0,020 +/-0,0280,0100,0180,032
 2,5 м 0,023 +/-0,0300,0120,0220,038
3,0 м0,034+/-0,0420,0160,0320,052
3,5 м
0,043+/-0,0560,0200,0380,066
4,0 м0,052+/-0,0660,0240,0440,083
4,5 м0,061+/-0,0890,0380,0780,108
7-осевые
1,5 м-----
2,0 м0,022+/-0,0300,0120,0220,040
2,5 м0,027+/-0,0320,0130,0250,048
3,0 м0,042+/-0,0530,0200,0350,078
3,5 м0,055+/-0,0660,0240,0430,092
4,0 м0,065+/-0,0820,0290,0480,102
4,5 м0,073+/-0,0990,0430,0820,132

SPAT - повторяемость по точке при артикуляции

EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями

PSIZE - ошибка размера сферы по сравнению с номинальными значениями

LDIA - ошибка положения центра сферы

PFORM - ошибка формы сферы

Точность ALPHA ARM M с 3D-сканерами Laser Line Probe
Диапазон измерений
 Точность со сканером HD, мм Точность со сканером SD, мм
2,0 м 0,040 0,050
2,5 м 0,045 0,055
3,0 м 0,052 0,062
3,5 м0,0650,076
4,0 м0,0810,090
4,5 м0,1310,139
Заказать бесплатную демонстрацию

PMT ALPHA ARM серии E

6-осевые измерительные руки ALPHA E - экономичная система для решения основных метрологических задач. Не имеет возможности подключения 3D-сканера. Ниже указаны технические характеристики руки.


Скачать буклет PMT ALPHA ARM серии E

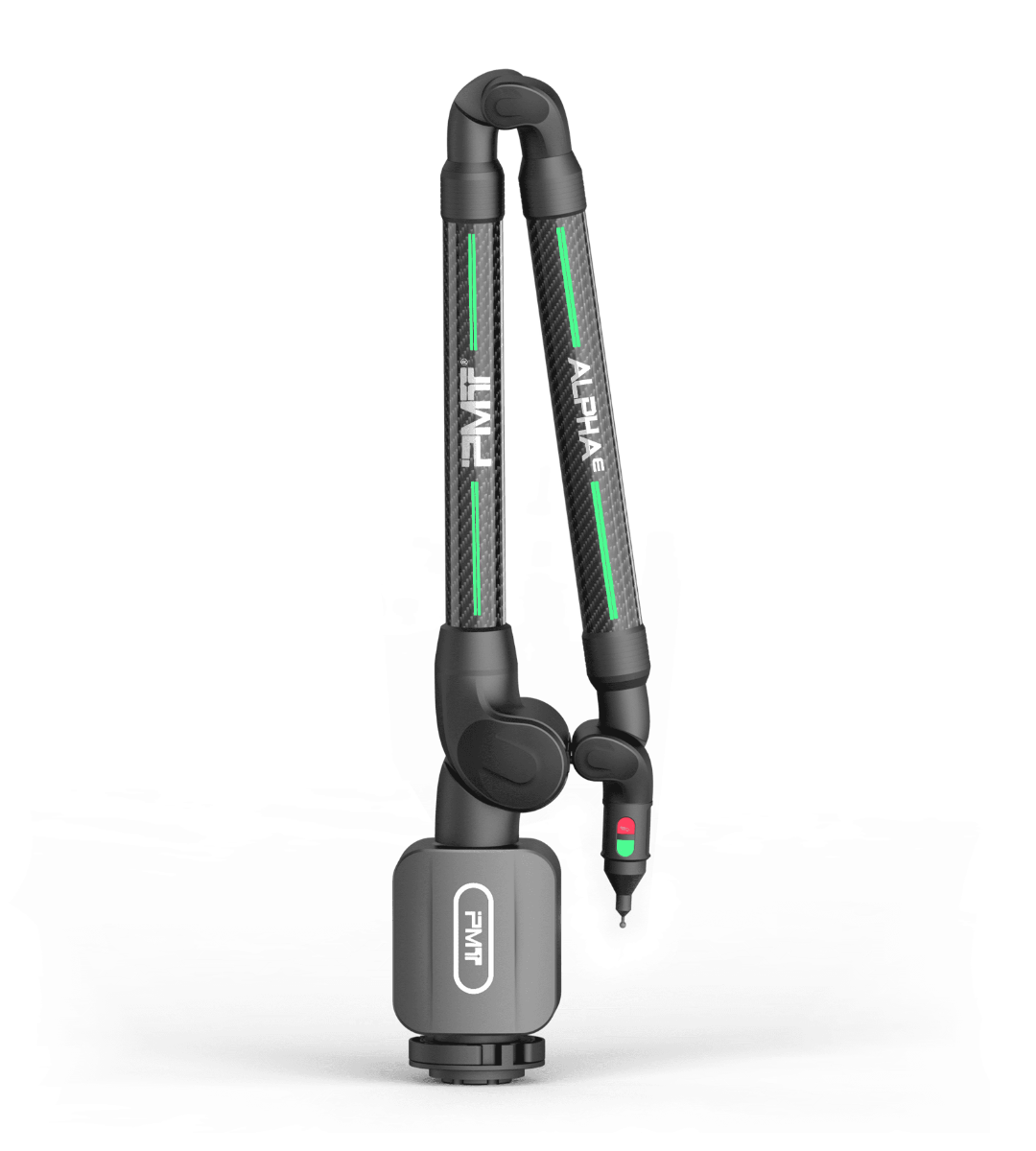

измерительная рука PMT ALPHA ARM серии E
Диапазон измерений SPAT, мм Euni, ммPsize, ммPform, ммLdia, мм
 1,5 м
 0,028 +/-0,0360,0150,0290,038
 2,0 м 0,030 +/-0,0400,0180,0350,041
 2,5 м 0,035 +/-0,0450,0200,0380,050
3,0 м0,055+/-0,0650,0280,0450,080
3,5 м
0,075+/-0,0800,0350,0580,098
4,0 м0,090+/-0,1000,0440,0680,116
4,5 м0,112+/-0,1200,0480,0860,128

SPAT - повторяемость по точке при артикуляции

EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями

PSIZE - ошибка размера сферы по сравнению с номинальными значениями

LDIA - ошибка положения центра сферы

PFORM - ошибка формы сферы

Заказать бесплатную демонстрацию

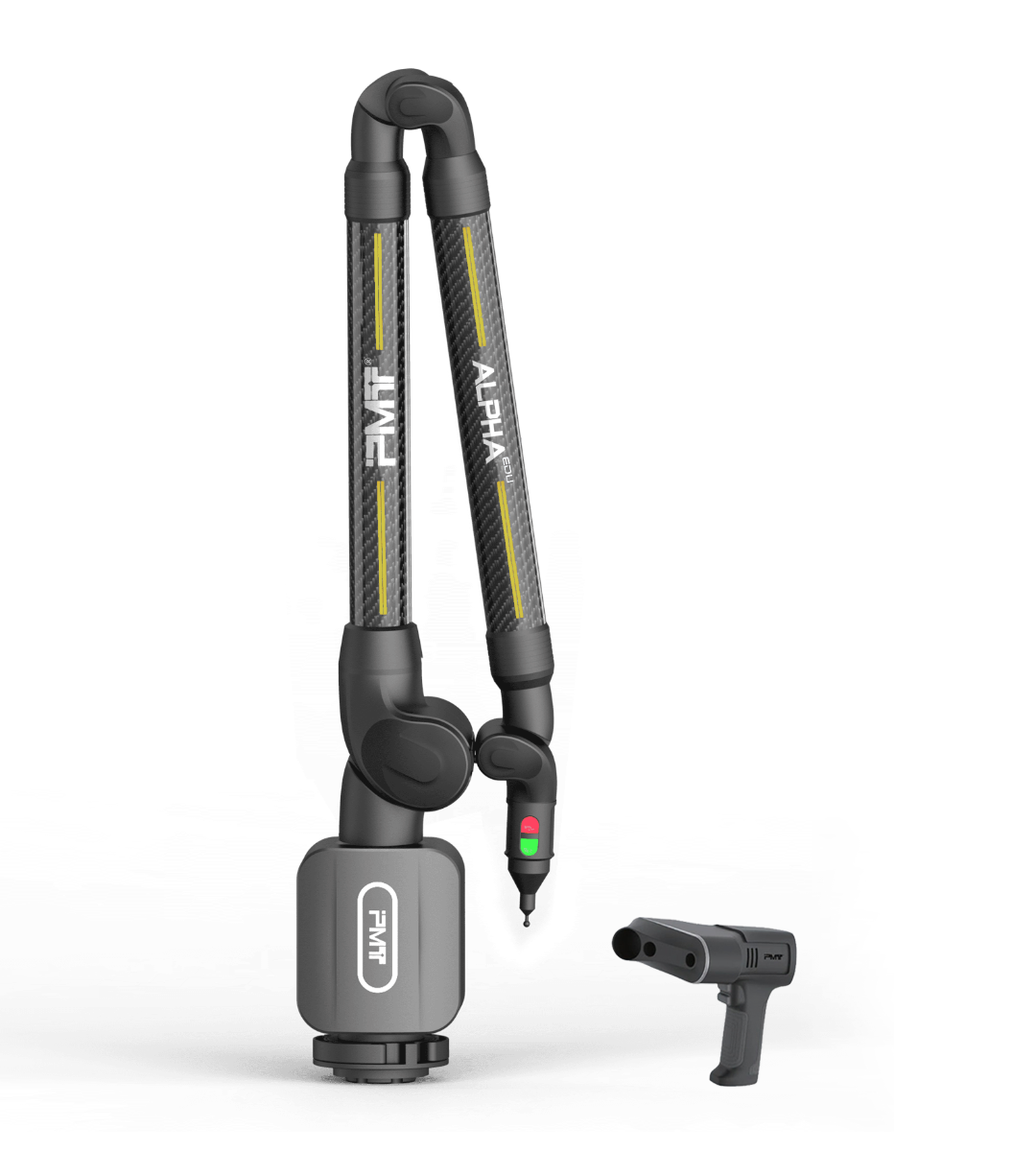

PMT ALPHA ARM серии EDU

6-осевые и 7-осевые измерительные руки ALPHA EDU - новая серия измерительных систем от PMT Technologies. Она сочетает в себе широкий функционал для решения метрологических задач и выгодную стоимость. Руки серии EDU имеют возможность подключения 3D-сканера.


Скачать буклет PMT ALPHA ARM серии EDU Scanarm, eng

измерительная рука PMT ALPHA ARM серии EDU
Диапазон измеренийSPAT, ммEuni, ммPsize, ммPform, ммLdia, мм
6-осевые
1,5 м
0,050+/-0,0650,0270,0530,068
2,0 м0,054+/-0,0720,0310,0600,074
2,5 м0,063+/-0,0810,0360,0680,090
3,0 м0,099+/-0,1170,0510,0810,144
3,5 м
0,135+/-0,1440,0630,1040,176
4,0 м0,162+/-0,1800,0790,1220,209
4,5 м0,200+/-0,2160,0860,1550,230
7-осевые
1,5 м-----
2,0 м0,059+/-0,090,0370,0670,082
2,5 м0,071+/-0,0910,0400,0730,102
3,0 м0,105+/-0,1280,0580,0860,168
3,5 м0,146+/-0,1590,0710,1110,195
4,0 м0,178+/-0,1980,0880,1290,235
4,5 м0,221+/-0,2380,0990,1620,261

Точность ALPHA ARM EDU с 3D-сканерами Laser Line Probe

Диапазон измерений
Точность со сканером HD, ммТочность со сканером SD, мм
2,0 м0,0790,094
2,5 м0,0960,115
3,0 м0,1280,146
3,5 м0,1720,191
4,0 м0,1990,221
4,5 м0,2450,268

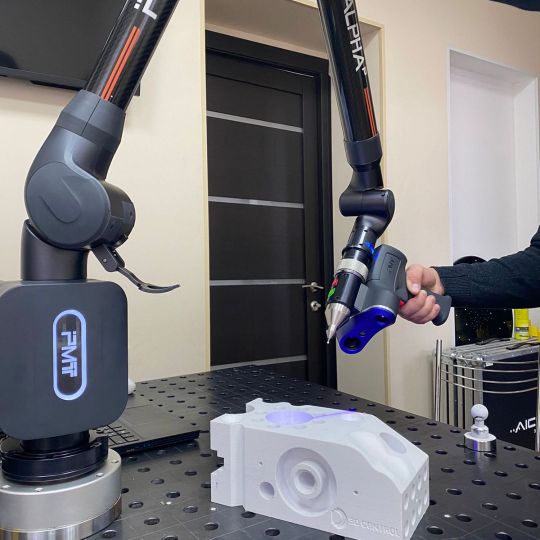

Лазерный 3D-сканер Laser Line Probe (LLP)

Laser Line Probe – один из лучших лазерных сканеров на рынке сегодня.

Простая установка и специальная конструкция сканера дает возможность работать в контактном и бесконтактном режиме тогда, когда вам это нужно, без необходимости демонтажа или замены модулей. Так, например, после применения контактного щупа для измерения простых призматических элементов вы сможете сразу сканировать сложную криволинейную поверхность.

Вам не придется матировать деталь, располагать какие-либо метки и усложнять работу со сканером даже при сильном отражении или поглощении лучей. Это стало возможным благодаря синему лазеру и специальным алгоритмам обработки данных.

Оператор может очень быстро освоить работу с новым сканером, пользуясь встроенными индикаторами оптимального расстояния - крестом подсветки и LED индикацией.

Конструкция обеспечивает превосходные характеристики и уверенность в результатах измерений в цеховых условиях.

Технические характеристики 3D-сканеров Laser Line Probe
Показатель
 3D-сканер HD 3D-сканер SD
Точность ±15 μm (2σ) ±28μm (2σ)
Лазерсинийсиний
 Рабочее расстояние 115 мм ± 55 мм 115 мм ± 55 мм
Эффективная ширина сканированияближнее поле 80 мм; дальнее поле 150 ммближнее поле 80 мм; дальнее поле 150 мм
Точек в линиимакс. 4000 точек/линиямакс. 4000 точек/линия
Минимальный шаг точек0,015 мм0,015 мм
Скорость сканирования1,2 млн точек/сек1,2 млн точек/сек
Класс безопасности лазераКласс 2Класс 2
Наличие отдельного контроллеранетнет
Вес536 гр536 гр

Нужна помощь в подборе руки?

Подберём 3D-систему под ваши задачи

Проведём бесплатную демонстрацию работы оборудования на вашем предприятии

Оставить заявку
спектр решаемых задач

Сферы применения рук PMT ALPHA ARM

3d КОНТРОЛЬ ГЕОМЕТРИИ

Контроль геометрии

  • Регулировка оснастки и оборудования
  • Входящий контроль геометрии
  • Контроль прилегания деталей и др.

3D-СКАНИРОВАНИЕ

3D-сканирование

  • Анализ геометрии деталей
  • Сохранение данных об объектах
  • Контроль в реальном времении др.

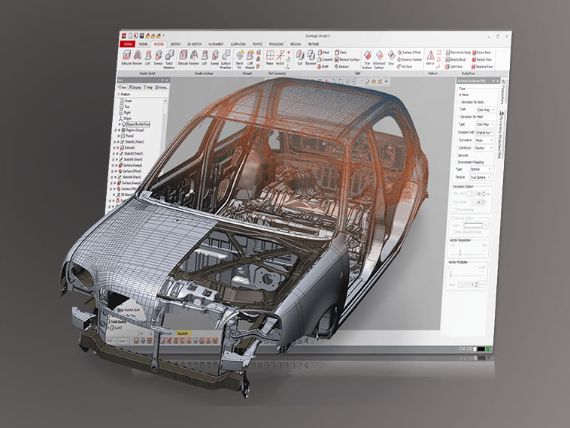

РЕВЕРС-ИНЖИНИРИНГ

реверс-инжиниринг

  • Восстановление утраченных данных о геометрии изделий
  • Конструкторская документация

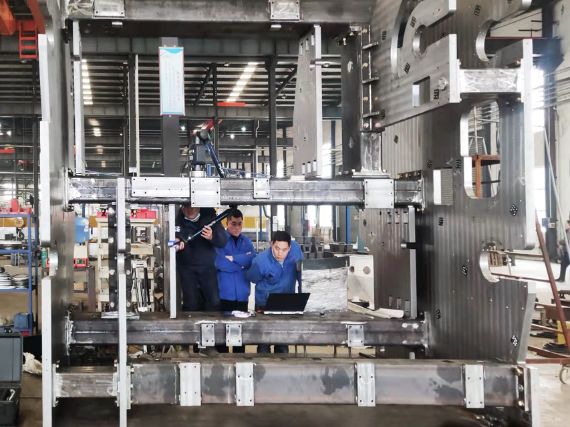

3d РЕГУЛИРОВКА И РАЗМЕТКА

Регулировка и разметка

  • Регулировка пинов, выверка ложементов
  • Контроль при юстировке и нивелировке оборудования

Примеры выполненных проектов

PMT ALPHA ARM широко применяются в промышленности для контроля геометрии деталей, оборудования и оснастки

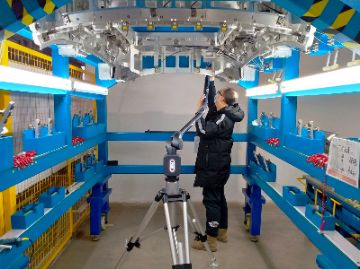

3d измерения ИЗМЕРЕНИЯ ОСНАСТКИ

Измерения  оснастки

Автопром

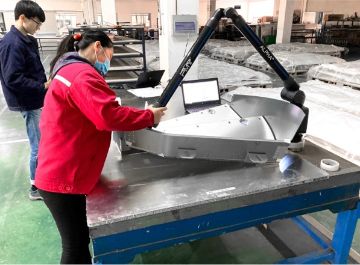

3d измерения ЛИСТОВОЙ МЕТАЛЛ И ШТАМПЫ

Листовой металл и штампы

Автопром

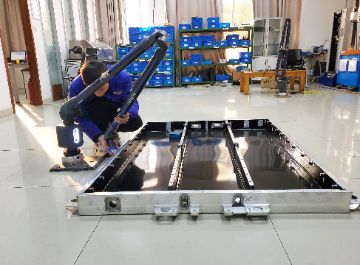

3d измерения ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА

Корпусы солнечных батарей

возобновляемая энергетика

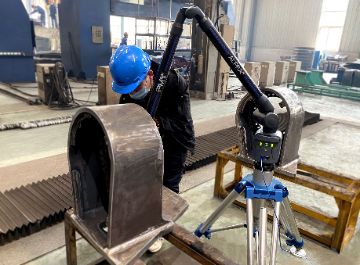

3d измерения МАШИНОСТРОЕНИЕ

Фитинги для экскаваторов

машиностроение

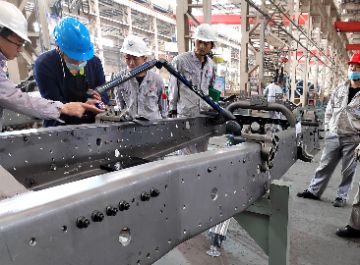

3d измерения РАМА ГРУЗОВОГО АВТО

Рама грузового авто

МАШИНОСТРОЕНИЕ

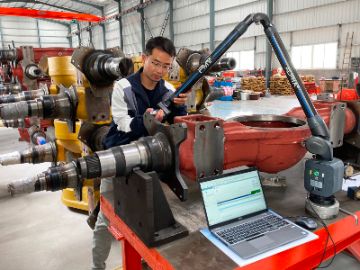

3d измерения МАШИНОСТРОЕНИЕ приводной вал

Приводной вал

машиностроение

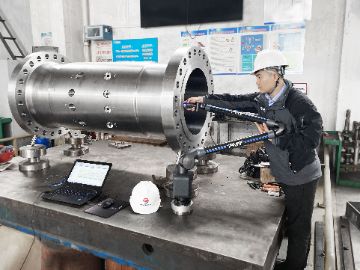

3d измерения МАШИНОСТРОЕНИЕ подшипник

Крупногабаритный подшипник

машиностроение

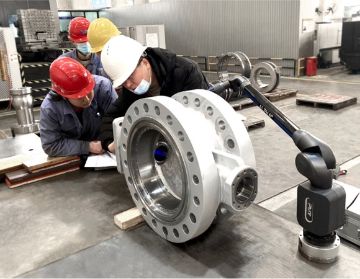

3d измерения КЛАПАН

Клапан

машиностроение

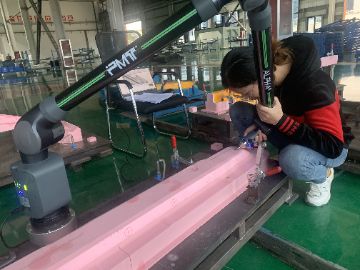

3d измерения форма отливки пластика
